一、系统示意图

二、设计依据

1、设计说明

将分页、赋码、检测、剔除、收料、计数等标识功能需求一体化设计，目的为提高生产效率，管控产品合格率，进一步减少人工，能有效的降低使用成本。整套设备系统空间占用小，能灵活适应各种复杂的生产环境。该系统将厚度检测、视觉检测、喷码等功能集中整合，可灵活的匹配纸盒、包装袋、合格证等产品。

2、外形尺寸

视觉检测、剔除智能系统外形尺寸：2650mm*660mm*820mm

三、控制、检测系统说明

1、系统介绍

系统适用于生产线外离线产品的赋码工作，赋码后的产品赋码信息（一维码、二维码、字符）的检测，可对赋码信息的有无、缺失、OCR检测、数据对比等进行识别，以及不合格产品的快递剔除，合格产品的辅助收料。

2、功能特点

1) 自动分页，人工将产品放置在分页区域，产品被自动分离出去;

2) 具有重张检测功能，可识别重张产品，重张产品剔除；

3) 赋码设备:（各种激光机，喷码机、打码机）;

4) 配合客户的喷码机、激光机完成产品的检测工作，检测内容：数字+字母

5) 对赋码的产品完成赋码信息进行OCR解析、检测，对残码、漏码、错码等检测不合格的产品剔除至指定位置;

6) 不合格品自动剔除;

7) 铺助收料，分捡。

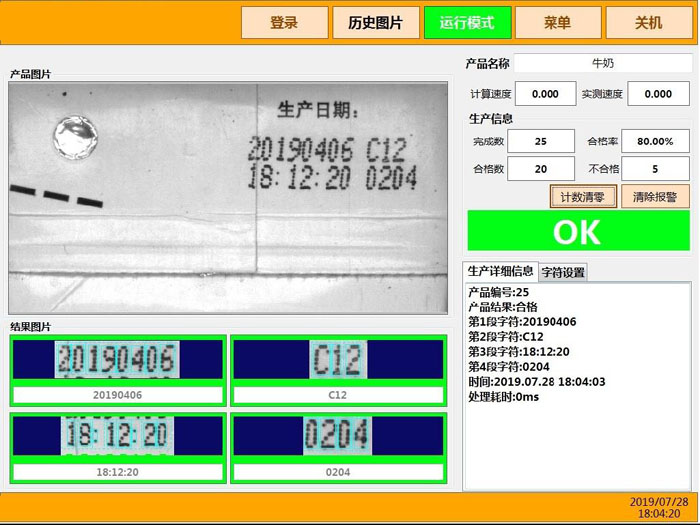

3、 控制、检测页面展示

 四、系统机械结构说明

1、工艺说明

1) 整机采用不锈钢折弯+工业铝型材，外型美观，结实耐用。

2) 输送皮带采用食品级黑色2mmPU，输送平稳，接缝精度高。

3) 电机：进口变频电机。

4) 不锈钢部件焊缝等进行倒角、并“拉丝”处理。

5) 电控均采用品牌产品。

6) 支架均符合工业级标准设计。

2、分页方式

标准机传统“逆转轮”方式分页，广普性强，经久耐用。

3、剔除、收料系统

本机踢除原则分扫描剔废模式以及测厚剔废模式，剔废装置采用传感器与前端测厚仪或扫描机构配合，对OK以及NG产品进行队列排序，确保达到剔除废料的目的。剔废方式采用兼容性较强的风刀剔除方式，可兼容大部分纸盒、食品包装袋，达到合格品和废品分类堆放的目的。

4、调节装置

投料仓、喷码介质、光源、视觉支架均采用带刻度丝杠调节，使相关位置调整更加方便、准确。
